木工事、金物いろいろ

現場で写真を撮っていると、工務店の社長に言われました。

「隠れてしまう前に、しっかり金物を撮っておけ」
※命令口調なのは伯父だからです。

せっかく撮ったので、記録としてUPさせてください<(_ _)>

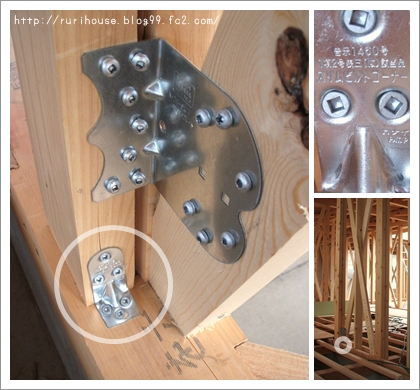

カナイ
N-フリーダム筋かいプレート

筋かい（45×90）を柱に接合する金物で
耐震性能を高めてくれる役割があるそうです。




カナイ
スリムビルトコーナー

柱と横架材のコーナー面を接合する金物だそうです。




カナイ
ホーマープレート240

梁が長い場合、必ず継ぎ手が発生します。
その継ぎ手部分の接合に使う金物だそうです。




サトウ
タイシンニート

柱と梁、柱と土台等を接合する金物だそうです。
役割的には梁と梁をつなぐ「ホーマープレート」と同じ。




タナカ
ビスどめホールダウンU 15kN用

柱の引き抜きを防止してくれる金物だそうです。

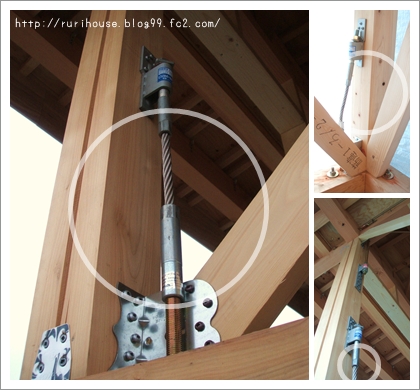

タナカ
耐震Ｊケーブル

ホールダウン金物とセットで使用して




タナカ
偏芯座金付ボルト

ホールダウン金物とセットで使用して、柱と横架材の接合をするそうです。




フクビ
鋼製束



大引を受ける鋼製で出来た床束。
昔は９０mm角程度の木材だったそうですが
今は、乾燥や収縮による床鳴りを防ぐために、高さ調整が簡単にできる
鋼製やプラ製が増えているそうです。

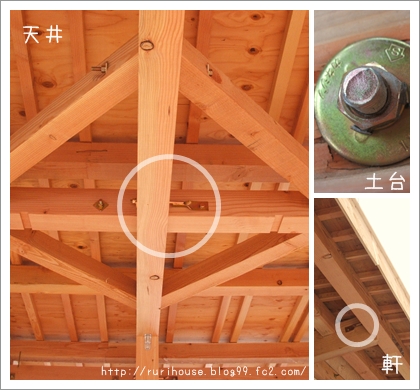

その他
高い所にあって詳細が分からなかった金具（左写真）と
土台のアンカーボルト（右上写真）

アンカーボルトはコンクリートの基礎と木の土台を接合する金物だそうです。



いずれの金物も地震対策の一貫で阪神大震災後に
義務化されたりしたものが多いのだとか。

それにしても、金物だけでもいろいろな種類がありました～。
「写真を撮っておけ」と言われなければ、
関心を持つこともなくスルーしていたと思いますが
またひとつ勉強になりました。

適当に使ってあるように見えて、きちんと計算された上で
配置されているのですね。
